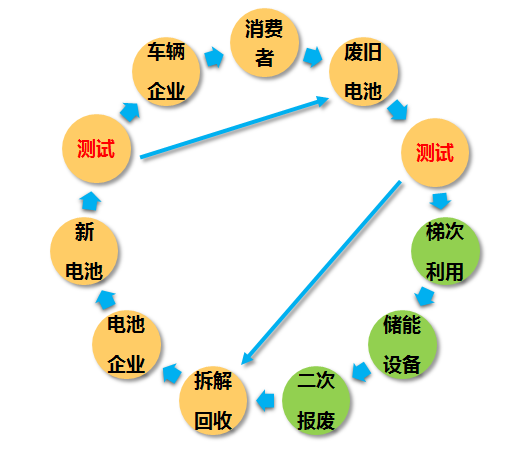

一、儲能新方案——梯次電池回收利用新風口
回收主體: 車輛企業、電池生產企業、第三方企業。
當前回收誤區: 運輸/拆解/重組,致使成本高昂。
可預見模式: 就地檢測、就地儲能,就地重組,就地處理。
衍生風口行業: 有資質回收企業(有服務半徑)/儲能企業/光儲充、測試設備企業。
制約因素: 資質/檢測設備/儲能設備。

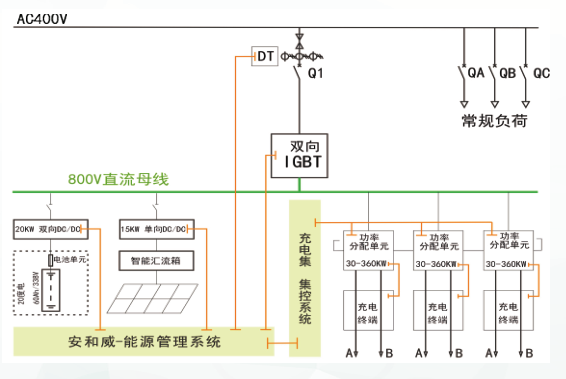

二、梯次電池儲能系統拓撲——基于共直流母線
三、共直流母線梯次電池儲能系統亮點
容量擴充簡單:積木式模塊擴容,最大容量無限制。
功率動態分配:變流器基本單元20KW,最大功率根據儲能電池容量自動配置。
自動辨識:BMS通訊自適應,自動辨識被測電池類型、電壓等級、電池容量。
寬電壓范圍:測試電池范圍50-750VDC,400V以上恒功率輸出。
拓撲結構創新:共直流母線,創新采用大功率器件(IGBT+SiC),能量調度簡單。
可并離網:系統可并網運行,也可離網運行。
優化電網:功率因數高達0.99以上,網測諧波3%以下(國標要求5%下)。
效率高:整體轉換效率≥92%. 集成度:體積小,重量輕,占地少。
可靠性:可靠性高,壽命長10-15年。
易拓展微網:可直接擴充儲能、太陽能、風能、氫燃料發電、燃氣發電等新能源。
智能化:實現智能管理、智能分配、智能運維,無人值守。
國家監管平臺對接:系統自動對接國家監控平臺,實時傳送監控數據。
遠程管理:可通過APP,實現遠程云管理、云調度、云運營、云支付及大數據分析。

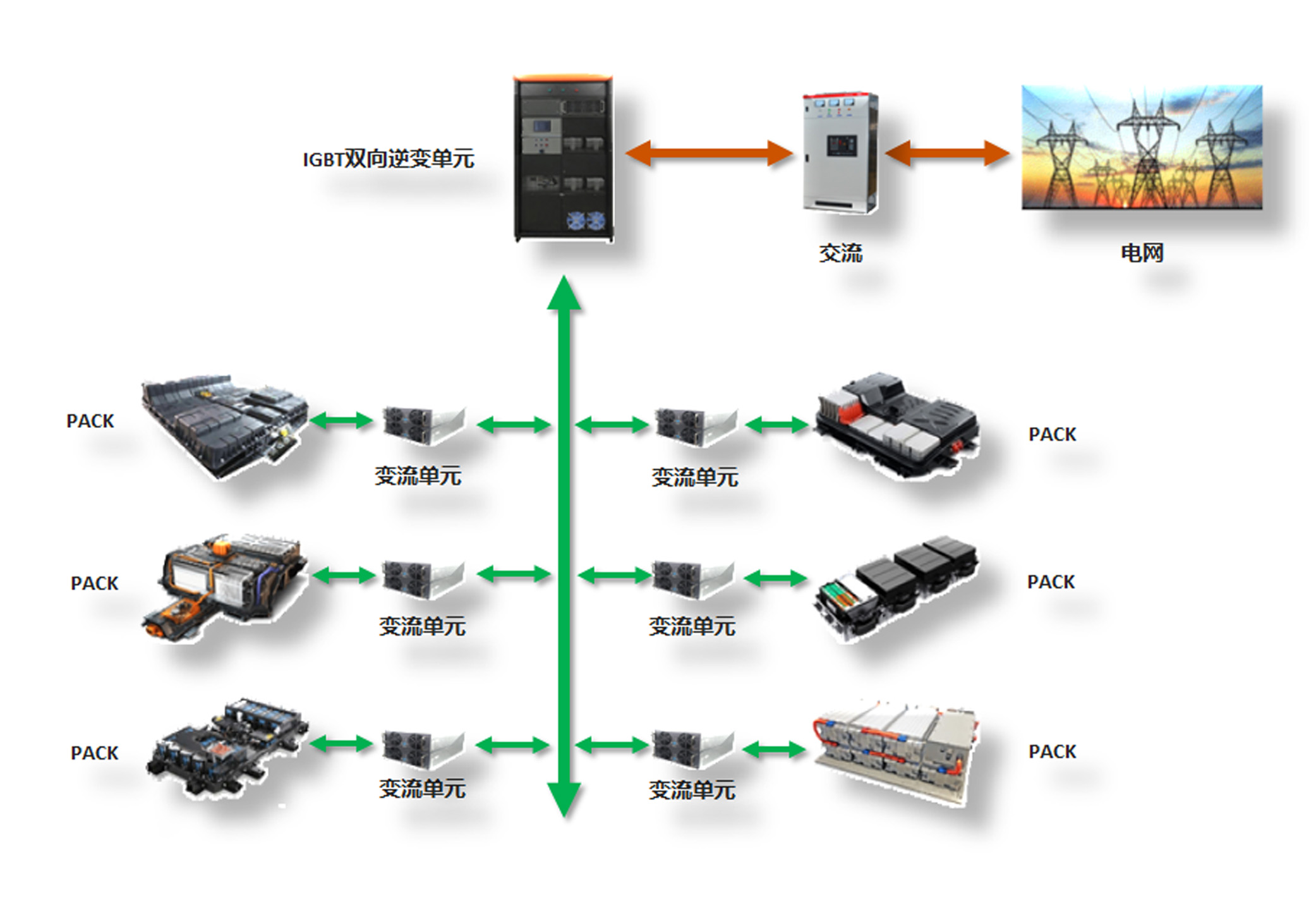

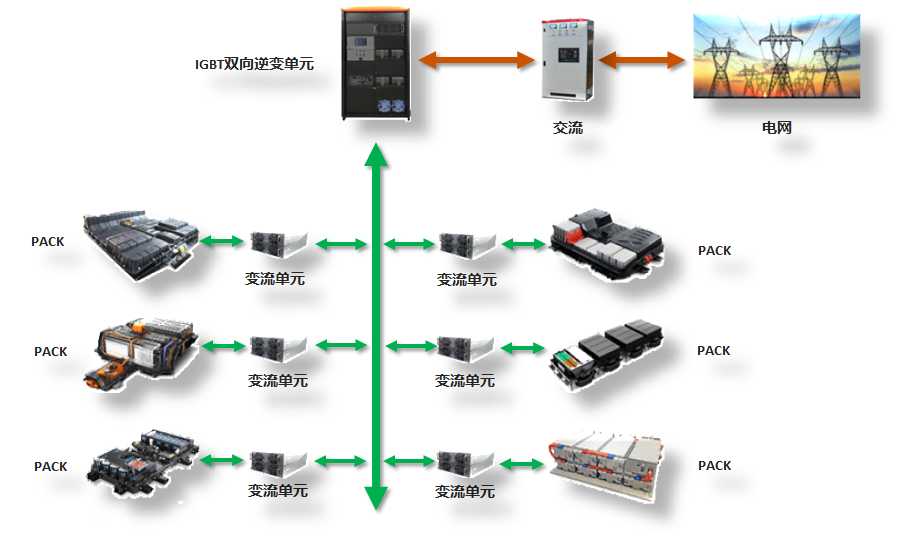

四、共直流母線梯次電池儲能系統方案
梯次電池儲能系統:
1、整包電池檢測篩選后直接使用,免除拆解重組流程,降低再利用成本,縮短處置周期。
2、采用分路整包接入方式,電參量自動適配,兼容不同容量、電壓等級及種類的電池。
五、共直流母線梯次電池儲能系統電池倉
鋰電池安全特性及其應對措施:
1、不管是新、舊電池組,一旦超過燃點溫度,均可能發生自燃,燃燒溫度可高達700度以上。
2、基于“可視、可控”的理念,我們研制出有效的梯次電池的安全應對方案-抽屜式消防電池倉裝置。

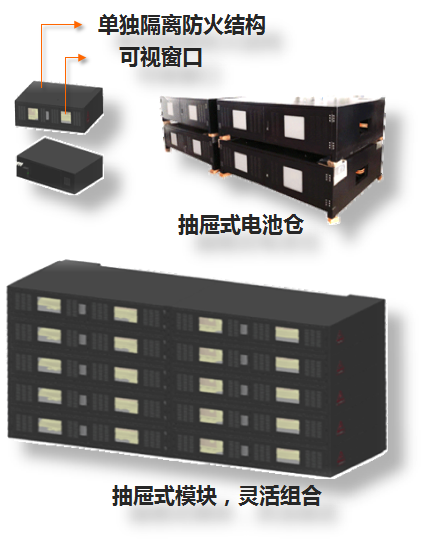

抽屜式消防電池倉特點:
1、電池倉采用單獨隔離防火結構,隔板耐溫2000度以上,一旦電池燃燒自動脫離系統,不波及其它電池倉。
2、電池倉抽屜式設計方便更換 每倉內有煙感、溫度監測功能;可以設置水冷降溫、噴淋滅火功能。
3、每個電池倉有可視窗口。
4、模塊化設計,可靈活組合、擴展成大型儲能系統。
六、共直流母線梯次電池儲能系統監控界面

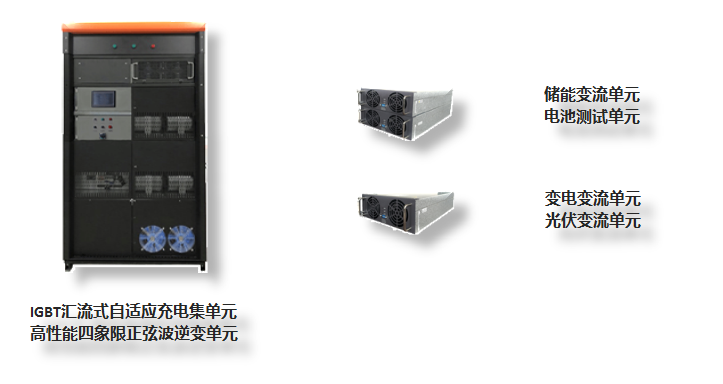

七、共直流母線梯次電池儲能系統關鍵部件

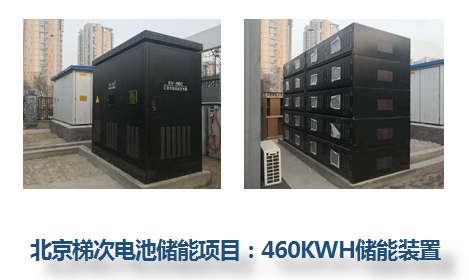

八、動力電池梯次利用儲能應用案例

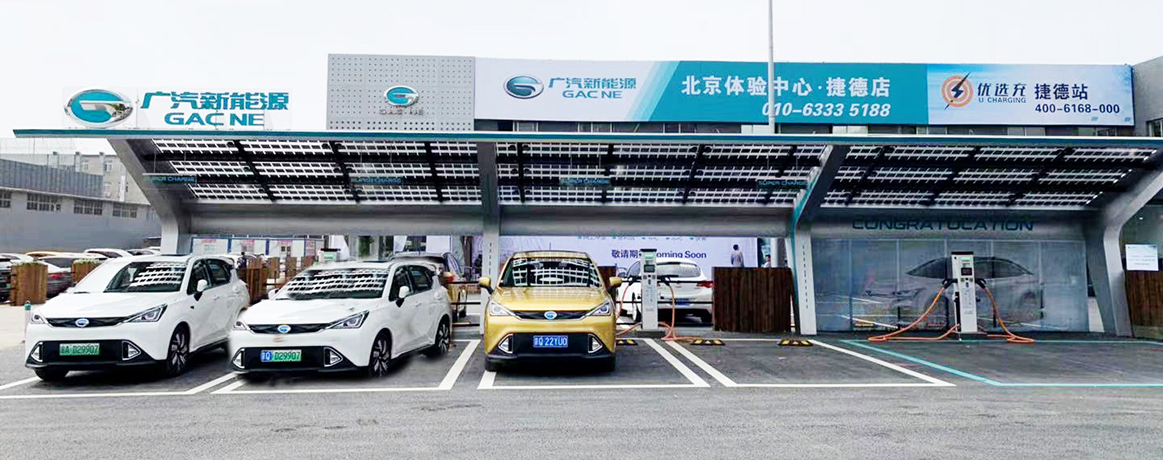

北京成壽寺路地鐵站光儲充一體化充電站
