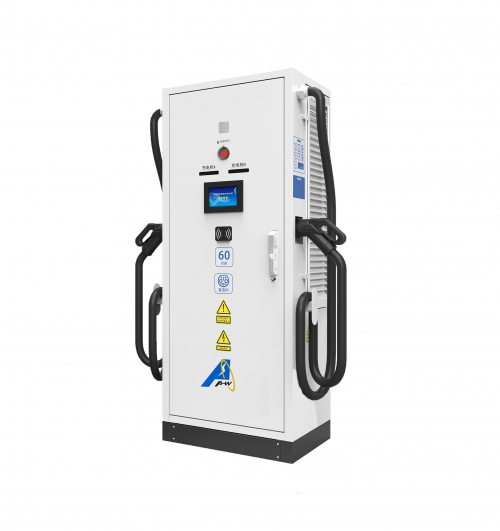

高壓接入式IGBT充電機的設計，充分利用IGBT器件的固有優勢，以簡潔的電路拓撲為依托，提高裝置的可靠性、安全性，降低制造成本和運行成本，大幅度提升設備的使用壽命，既要照顧實際也要著眼將來，符合國內的實際技術水平情況，兼顧國際上技術發展路線。

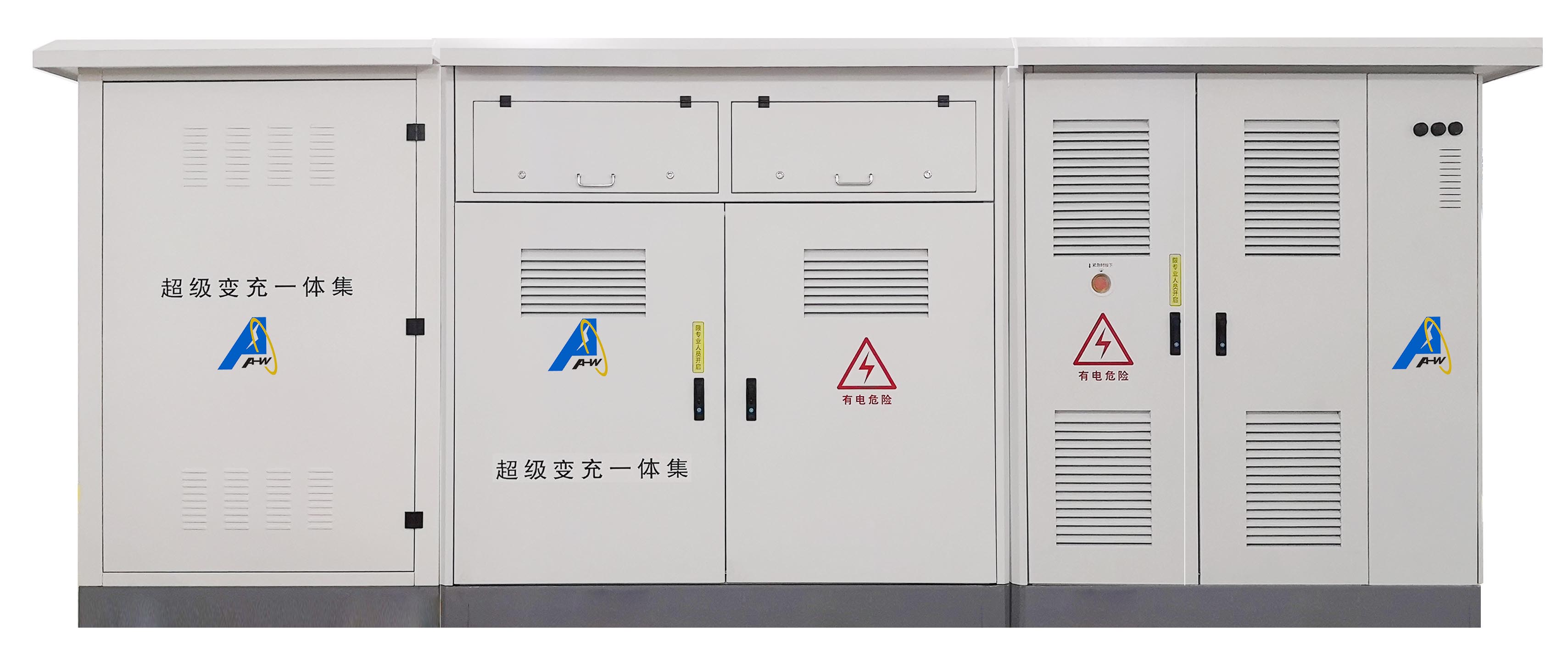

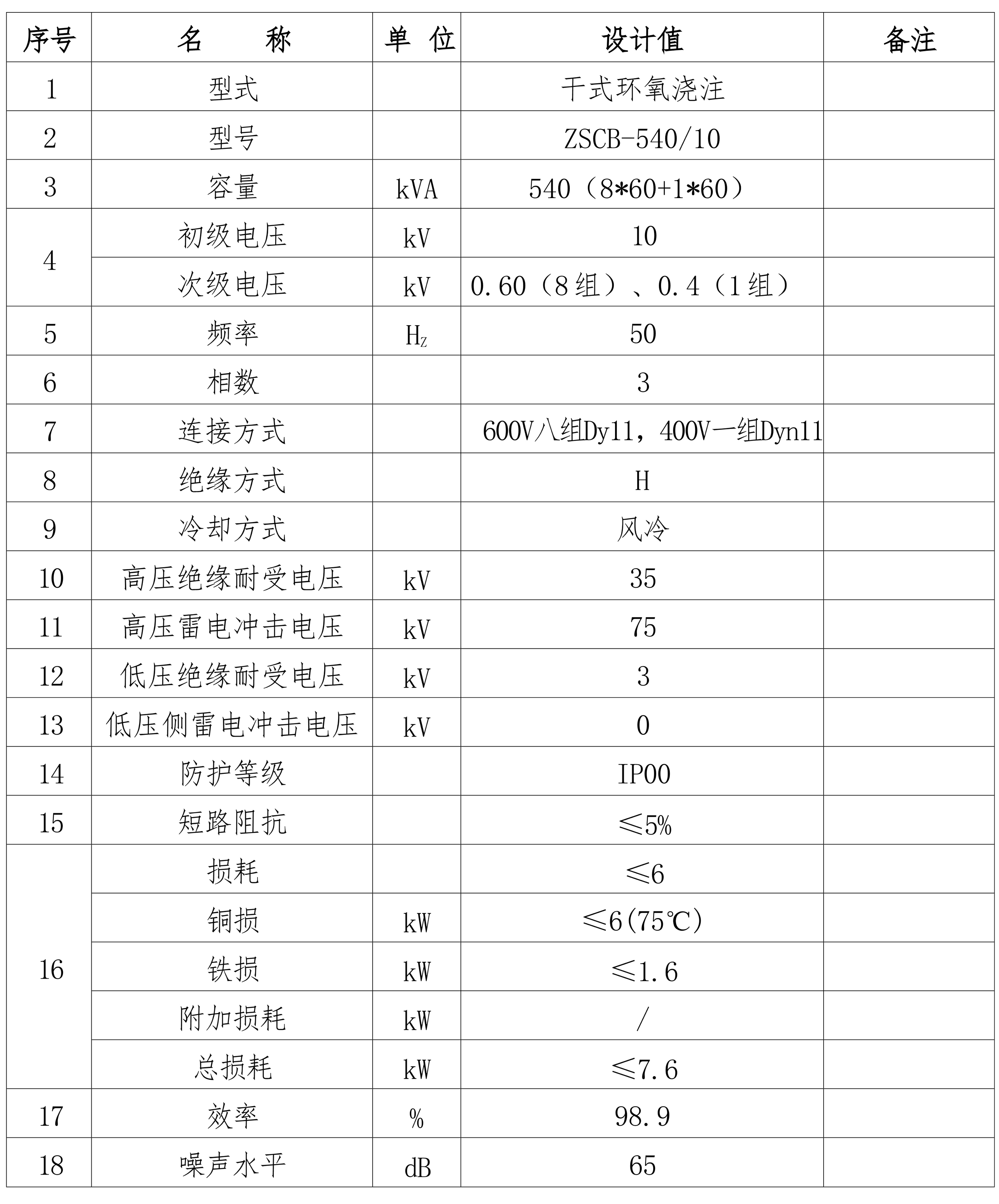

集高壓柜、繞組充電變壓器IGBT整流單元于一體，自帶功率因數校正和有源濾波功能。

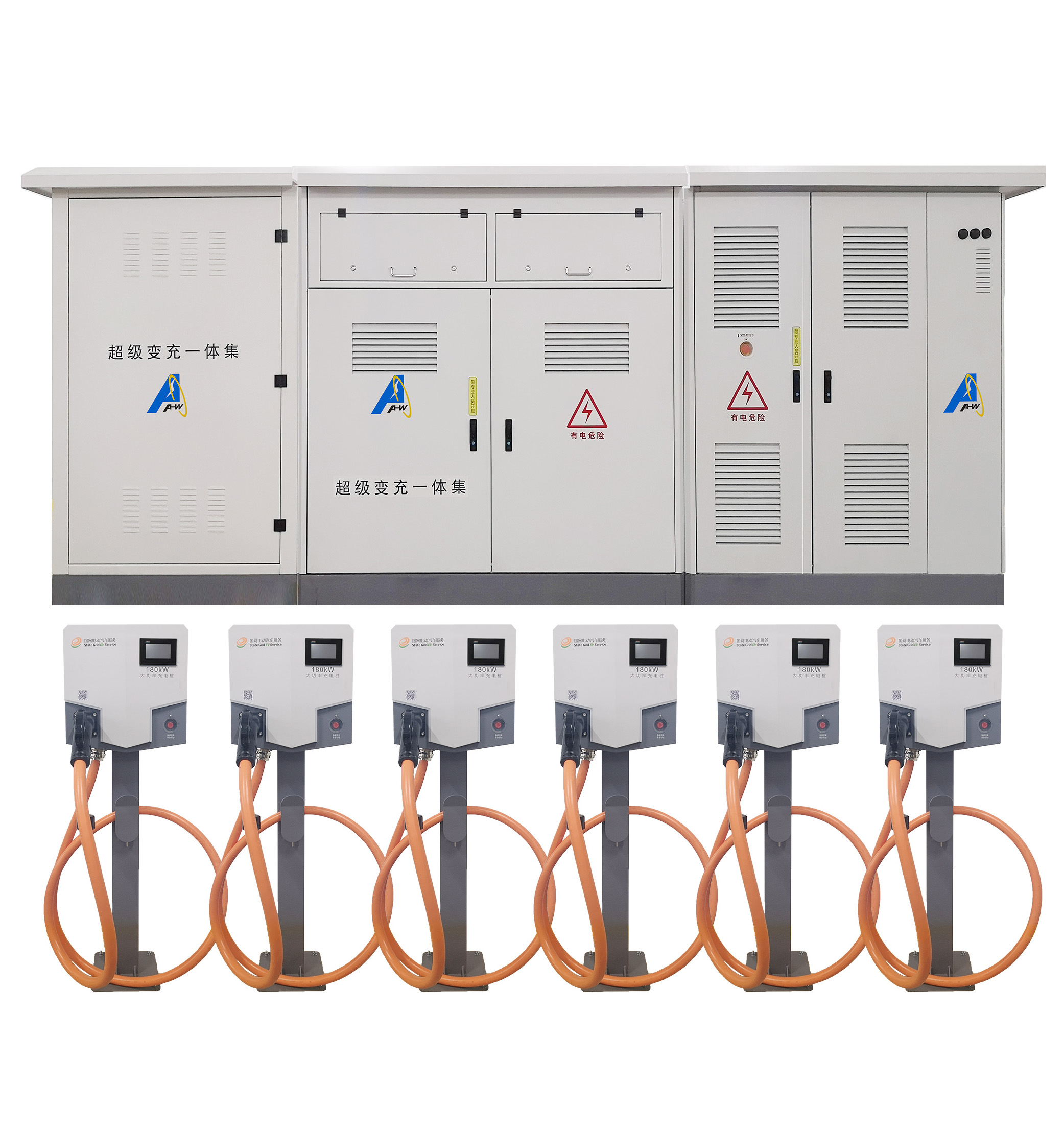

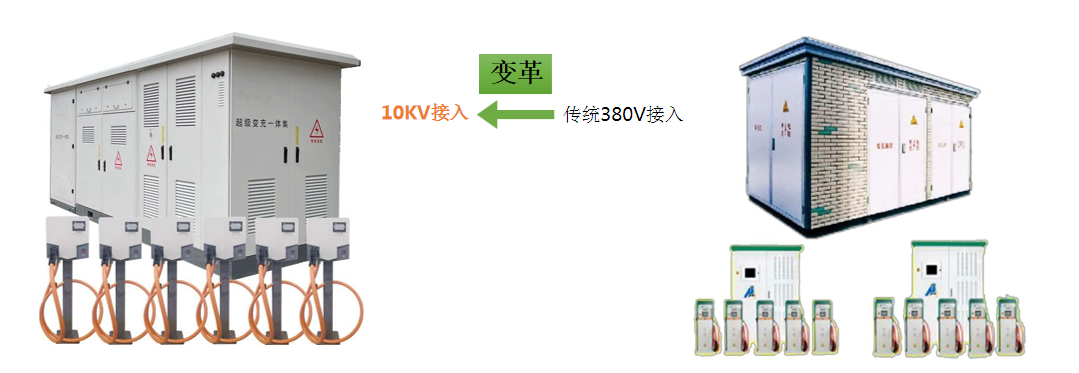

變充一體集包含： 傳統箱變+分體式充電機包含：
高壓開關柜、降壓單元、IGBT變換單元(主機) 高壓開關柜、常規變壓器、低壓開關柜、
無需低壓開關柜、無需有源濾波柜 有源濾波柜、充電主機
二、IGBT 變充一體集 - 經濟性分析

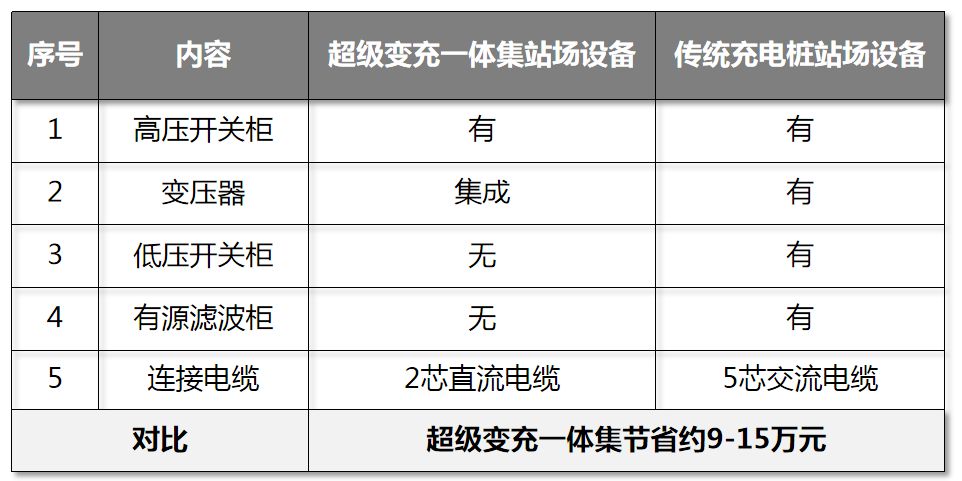

1、高壓接入，無需低壓柜，可節省約5-9萬元；
2、集成有源濾波功能，無需有源濾波柜，可節省約5萬元；
3、變壓器與整流器集成，增加約2.5萬元；
4、連接電纜，可節省2-4萬元。
合共節省配電設備費用約9-15萬元。
以400KVA充電站場為例主要設備經濟性對比
三、IGBT 變充一體集 - 五大特點
1、高度集成：
高壓直降，無需低壓開關柜，與配電設備高度集成。
2、高可靠性：
比傳統充電機可靠性更高，壽命10年以上，核心部件（模塊）維護率幾乎為零。
3、更高效率：
含變壓器系統轉換效率超95%，比箱變+充電機系統轉換效率提高5%。
4、更低電耗：
集成有源濾波功能，對電網影響小，電耗低。
5、更易擴展：
雙向可逆IGBT模塊，可掛接光伏、儲能等直流系統設備，具備分布式電源擴展性。
